紅外氣體傳感器：高溫紅外分析儀的分析原理和特點

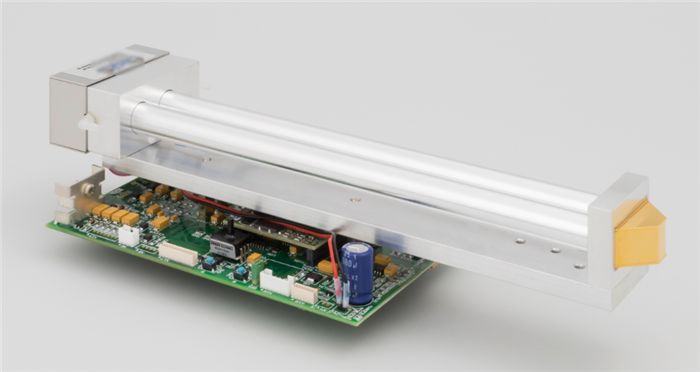

高溫紅外分析儀是基于氣體對紅外光吸收的郎伯--比爾吸收定律，采用國際上的NDIR技術，如電調制紅外光源、高靈敏度濾光傳感一體化紅外傳感器、高精度前置放大電路、可拆卸式鍍膜氣室，局部恒溫控制技術等，實現不同濃度、不同氣體(SO2、NOX、CO2、CO、CH4等)的高精度連續檢測。
高溫紅外分析儀的分析原理
高溫紅外分析儀，是利用紅外線進行氣體分析。它基于待分析組分的濃度不同，吸收的輻射能不同.剩下的輻射能使得檢測器里的溫度升高不同，動片薄膜兩邊所受的壓力不同，從而產生一個電容檢測器的電信號。這樣，就可間接測量出待分析組分的濃度。
1.比爾定律
高溫紅外分析儀是根據比爾定律制成的。假定被測氣體為一個無限薄的平面.強度為k的紅外線垂直穿透它，則能量衰減的量為:I=I0e-KCL(比爾定律)
式中:I--被介質吸收的輻射強度;
I0--紅外線通過介質前的輻射強度;
K--待分析組分對輻射波段的吸收系數;
C--待分析組分的氣體濃度;
L--氣室長度(赦測氣體層的厚度)
對于一臺制造好了的高溫紅外分析儀，其測量組分已定，即待分析組分對輻射波段的吸收系數k一定;紅外光源已定，即紅外線通過介質前的輻射強度I0一定;氣室長度L一定。從比爾定律可以看出:通過測量輻射能量的衰減I，就可確定待分析組分的濃度C了。
高溫紅外分析儀的主要特點如下
高溫紅外分析儀擁有標準19機箱，能安裝在成套設備中大屏幕LCD顯示，全中文菜單操作，且有操作提示功能，操作簡單、高效手動/自動零/終點校準、全數字化處理，更加準確穩定可靠標準RS232數字通訊功能，可直接與電腦或DCS連接
輸出為同步、隔離的(0/2/4-20)mA及(0/0.5/1-5)V信號可選，默認為(4-20)mA和(1-5)V，電流輸出負載≤400Ω，電壓輸出負載≥250Ω
適用于化工、水泥、冶金、電廠等不同領域的氣體分析;根據客戶不同應用領域的要求，如測量范圍、響應時間、供電特點等，實現對不同濃度、不同氣體(SO2、NOX、CO2、CO、CH4、N2O等)的高精度連續檢測和記錄;可為用戶集成系統應用方案，如化工過程控制、連續污染物檢測系統(CEMS)等。
「紅外煙氣分析儀」高溫紅外分析儀是利用紅外線進行氣體分析
